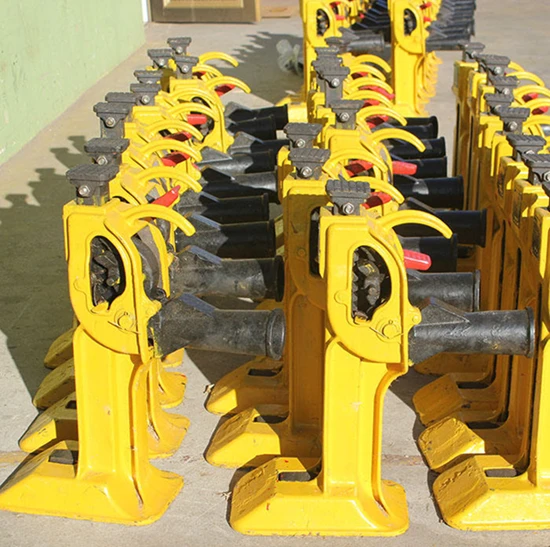

Track Jack SCQ-200

Glavni tehnički parametri:

1. Nazivni kapacitet dizanja: SCQ-150 Model 147kNSCQ-200 Model 200kN

2. Nazivni kapacitet podizanja kuke: 78kN

3. Hod podizanja: Veći ili jednak 270 mm

4. Tračnica-Učinkovitost podizanja: 16 mm/ciklus

5. Početna visina: 50 mm

6. Duljina poluge (dobavlja korisnik): 1,5 m

7. Maksimalna radna sila pod punim opterećenjem: 1920N

8. Vanjske dimenzije (D׊×V): 420×165×522mm

9. Težina stroja: Manje od ili jednako 25 kg

Metoda rada
Operacija podizanja - Postavite jedinicu u uspravan položaj, stavljajući jezičak s kukom na stalku ili vrh stalka 7 ispod šine ili teškog predmeta. Pritisnite ploču za preokret 12 (podizanje prema gore označava položaj spuštanja, prema dolje označava položaj za podizanje). Podignite ploču za brzo spuštanje 13 u vodoravni položaj. Umetnite pajser u rupu na klackalici 4. Snažno zamahnite pajserom gore-dolje kako biste podigli dio tračnice ili teški predmet zub po zub do željene visine. Napomena: kada radite s dvije ili više osoba, osigurajte ravnomjernu primjenu sile.
Operacija brzog spuštanja (istovara) - Uklonite polugu, pritisnite ploču za brzo-spuštanje 13, i stalak će se brzo spustiti kako bi dovršio brzo spuštanje.

Postupak sporog spuštanja - Prilikom spuštanja za jedan ili dva zuba nakon podizanja, postupite na sljedeći način: Podignite ploču za okretanje 12 prema gore, zatim pritisnite prema dolje (ili podignite prema gore) polugu za pokretanje klackalice 4, uzrokujući da se nosač 7 spusti za jedan zub. Polako podignite (ili pritisnite prema dolje) polugu kako biste ponovno aktivirali klackalicu 4, uzrokujući da se letva 7 spusti još jedan zub. Ponovite gornje korake ako je potrebno spustiti više zuba. Napomena: Kada dvije ili više osoba upravljaju mehanizmom, pobrinite se da se sila primjenjuje ravnomjerno.

Pakiranje i slanje

kutija od šperploče

brod u kinesku luku
